Устройства железнодорожной автоматики и телемеханики

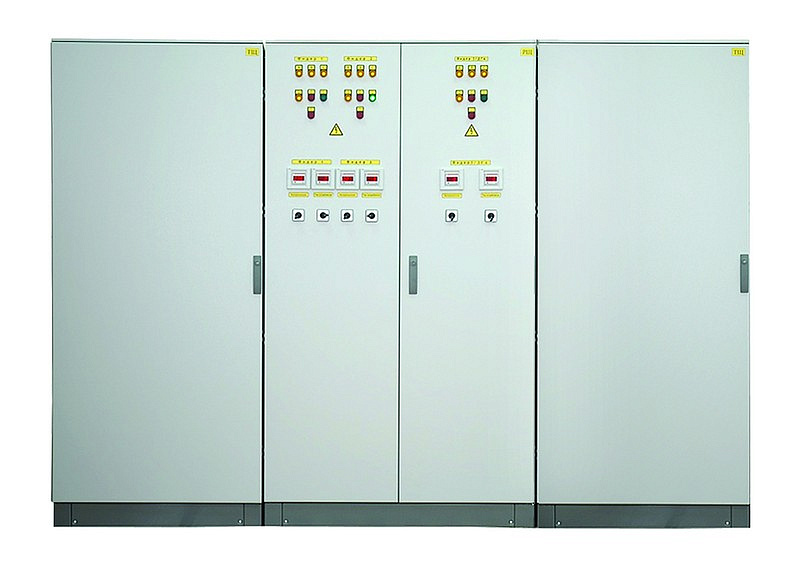

Совмещенная питающая установка СПУ ЭЦ70

  • Предназначена для питания релейных ЭЦ средних станций
  • Универсальная система с коммутацией трех независимых фидеров.
  • Высокая надежность и простота обслуживания.
  • Многоступенчатая защита от импульсных перенапряжений
  • Мониторинг работы в СТДМ в реальном времени.
  • Автономное электропитание устройств ЭЦ не менее 2 часов.
  • Совместима с любыми типами вводных устройств
  • Совместима с любой системой заземления при использовании ВУФ
  • Гальваническая изоляция устройств ЖАТ от внешних источников электроснабжения.
  • Питание стрелок постоянного тока.

НАЗНАЧЕНИЕ
Совмещенная питающая установка СПУ ЭЦ70 предназначена для высококачественного бесперебойного питания микропроцессорных централизаций с числом стрелок до 70. СПУ ЭЦ70 предназначена для размещения в помещениях капитальных постов ЭЦ или в транспортабельных модулях.

ОСОБЕННОСТИ
В качестве источников постоянного тока применяются современные малогабаритные импульсные источники питания, включенные параллельно и имеющие функцию автоматического распределения мощности нагрузки. Резервирование источников питания по мощности осуществлено по принципу n+1. Для обеспечения бесперебойного питания устройств ЭЦ в составе СПУ ЭЦ40 применяется устройство бесперебойного питания промышленного исполнения производства компании GE DE. Время переключения на питание от аккумуляторного резерва при пропадании внешней сети является нулевым.
Для возможности технического обслуживания УБП предусмотрен его обход (Bypass) ручным реверсивным переключателем. УБП имеет русифицированный интерфейс и возможность дистанционной диагностики системами СТДМ. В СПУ ЭЦ70 реализована функция контроля выходного напряжения УБП. В случае несоответствия выходного напряжения УБП принятым нормам производится автоматическое переключение цепей питания ТРЦ и кодирования АЛСН на внешнюю сеть. Для электропитания стрелочных электродвигателей постоянного тока спроектированы специальные исполнения СПУ ЭЦ70.
