- Предназначена для питания релейных ЭЦ малых станций и автоблокировки АБТЦ/АБТЦ-М
- Автономное электропитание устройств ЖАТ не менее 2 часов
- Совместима с любыми типами вводных устройств
- Совместима с любой системой заземления при использовании ВУФ
- Питание стрелок постоянного тока
НАЗНАЧЕНИЕ
СПУ ЭЦ40+АБТЦ предназначена для высококачественного бесперебойного питания релейных централизаций малых станций до 40 стрелок совместно с автоблокировкой центрального размещения оборудования АБТЦ. Установка размещается в помещениях капитальных постов ЭЦ или в транспортабельных модулях.
ОСОБЕННОСТИ
Для световой индикации на различных пульт-табло предусмотрены изолированные полюса питания 24 В большой мощности, где полюса мигания реализованы на основе бесконтактных твердотельных контакторов и реле.

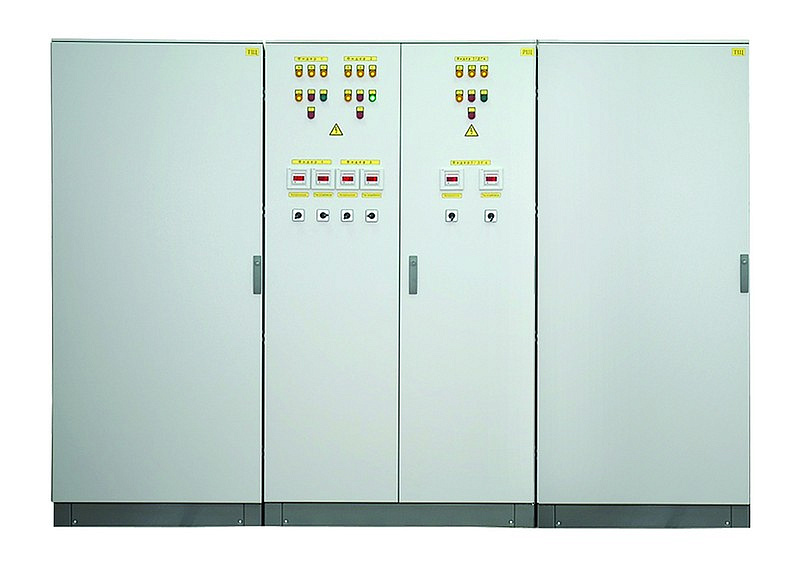

Установка имеет совмещенную конструкцию с общим вводным распределительным щитом РЩ и двумя трансформаторными щитами: ТЩ1 для питания нагрузки ЭЦ и ТЩ2 для питания нагрузки АБТЦ.
Для обеспечения бесперебойного питания устройств ЭЦ и АБТЦ в составе СПУ ЭЦ40+АБТЦ применяется устройство бесперебойного питания промышленного исполнения производства компании «GE DE». Время переключения на питание от аккумуляторного резерва при пропадании внешней сети является нулевым. Для возможности технического обслуживания УБП предусмотрен его обход автоматическим байпасом посредством реверсивного рубильника с моторным приводом. УБП имеет русифицированный интерфейс и возможность дистанционной диагностики системами СТДМ.
В СПУ ЭЦ40+АБТЦ реализована функция контроля выходного напряжения УБП. В случае несоответствия выходного напряжения УБП принятым нормам производится автоматическое переключение цепей питания ТРЦ и кодирования АЛСН на внешнюю сеть.
Для электропитания стрелочных электродвигателей постоянного тока спроектированы специальные исполнения СПУ ЭЦ40 +АБТЦ.
Установка имеет совмещенную конструкцию с общим вводным распределительным щитом РЩ и двумя трансформаторными щитами: ТЩ1 для питания нагрузки ЭЦ и ТЩ2 для питания нагрузки АБТЦ.
Для обеспечения бесперебойного питания устройств ЭЦ и АБТЦ в составе СПУ ЭЦ40+АБТЦ применяется устройство бесперебойного питания промышленного исполнения производства компании «GE DE». Время переключения на питание от аккумуляторного резерва при пропадании внешней сети является нулевым. Для возможности технического обслуживания УБП предусмотрен его обход автоматическим байпасом посредством реверсивного рубильника с моторным приводом. УБП имеет русифицированный интерфейс и возможность дистанционной диагностики системами СТДМ.
В СПУ ЭЦ40+АБТЦ реализована функция контроля выходного напряжения УБП. В случае несоответствия выходного напряжения УБП принятым нормам производится автоматическое переключение цепей питания ТРЦ и кодирования АЛСН на внешнюю сеть.
Для электропитания стрелочных электродвигателей постоянного тока спроектированы специальные исполнения СПУ ЭЦ40 +АБТЦ.
