Устройства железнодорожной автоматики и телемеханики

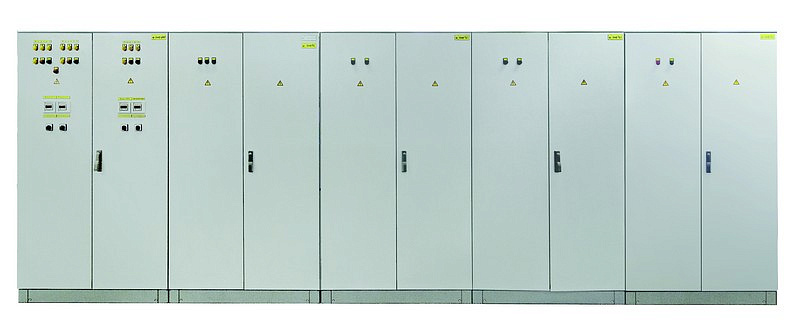

Совмещенная питающая установка СПУ 200 + АБТЦ

  • Предназначена для питания МПЦ крупных станций и АБТЦ/АБТЦ-ЕМ
  • Сертифицирована для применения на железнодорожном транспорте РФ
  • Универсальная система с коммутацией трех независимых фидеров.
  • Высокая надежность и простота обслуживания
  • Многоступенчатая защита от импульсных перенапряжений
  • Мониторинг состояния СПУ в СТДМ в реальном времени
  • Автономное электропитание устройств МПЦ и АБТЦ не менее 2 часов
  • Совместима с любой системой заземления при использовании ВУФ
  • Гальваническая изоляция устройств ЖАТ от внешних источников электроснабжения

НАЗНАЧЕНИЕ
Совмещенная питающая установка СПУ 200 + АБТЦ (ЕМ) предназначена для высококачественного бесперебойного питания микропроцессорных централизаций крупных станций с числом стрелок до 200 совместно с автоблокировкой централизованного размещения оборудования АБТЦ или АБТЦ-ЕМ. СПУ 200 + АБТЦ (ЕМ) предназначена для размещения в помещениях капитальных постов ЭЦ.

ОСОБЕННОСТИ
Установка имеет совмещенную конструкцию с общим вводным щитом ЩАВР, распределительным щитом РЩ и тремя трансформаторными щитами: ТЩ1 и ТЩ2 для питания нагрузок МПЦ и ТЩ3 для питания нагрузок АБТЦ. СПУ 200 + АБТЦ (ЕМ) имеет подсистему собственной диагностики, а также обеспечивает увязку с существующими системами технической диагностики и мониторинга. В качестве источников постоянного тока применяются современные малогабаритные импульсные источники питания, включенные параллельно и имеющие функцию автоматического распределения мощности нагрузки. Резервирование источников питания по мощности осуществляется по принципу n+1. Для обеспечения бесперебойного питания устройств МПЦ и АБТЦ в составе СПУ применяется система бесперебойного питания. В систему входят три параллельно работающих устройства бесперебойного питания УБП промышленного исполнения производства компании GE DE. Все критические элементы системы резервируемы и отсутствует единая точка отказа в работе, а время переключения на питание от аккумуляторных батарей при пропадании внешней сети является нулевым.
Система построена по принципу резервирования мощности n+1, при котором отказ одного УБП не приводит к перегрузке других, оставшихся в работе. Данное решение также позволяет выполнять техническое обслуживание любого УБП без прерывания питания нагрузки. УБП имеют русифицированный интерфейс и возможность дистанционной диагностики системами СТДМ.
