Совмещенные питающие установки конструктивно состоят из шкафов вводных и распределительных панелей, изолирующих трансформаторов и устройств бесперебойного питания с батарейными кабинетами. Основные функциональные части совмещенной питающей установки представлены на фотографиях. Количество и спецификация составных частей зависят от варианта исполнения СПУ и расчетной мощности проекта.

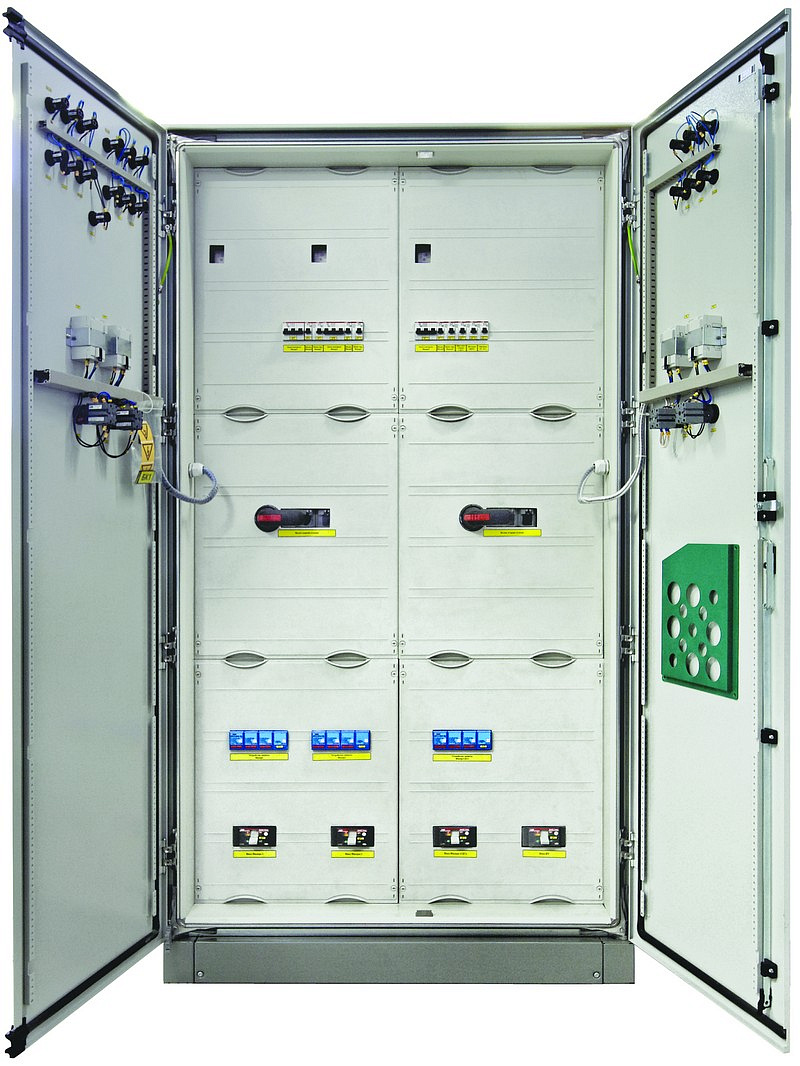

Щит ЩАВР
Щит автоматического ввода резерва (ЩАВР) применяется в составе СПУ 200 (РА). Также имеются исполнения ЩАВР для установки в качестве отдельного щита электропитания гарантированных нагрузок. ЩАВР состоит их силовых цепей на три независимых ввода, схемы автоматического ввода резерва АВР, ручной коммутации силовых цепей и элементов защиты от импульсных перенапряжений. Для информации о состоянии фидеров и АВР на лицевую сторону вынесены световая индикация и щитовые измерительные приборы.
Щит РЩ
Распределительный щит (РЩ) состоит из силовых цепей на три независимых ввода, АВР, входных цепей гарантированных (выход АВР) и частей бесперебойных (выход УБП) нагрузок, обогрева стрелочных приводов и шинная разводка. Для удобства обслуживания на лицевую сторону вынесена световая индикация работы СПУ и щитовые измерительные приборы.
Щит ТЩ
Трансформаторный щит (ТЩ) состоит из трансформаторов изолированных полюсов питания устройств ЖАТ, резервируемых источников постоянного тока, различных коммутационных и защитных элементов, в том числе устройств защиты от импульсных перенапряжений для оконечного оборудования.
ИТ
Изолирующий трансформатор (ИТ) предназначен для гальванической изоляции устройств ЖАТ от внешних источников электроснабжения, выравнивания величин фазных напряжений по выходу. ИТ может устанавливается отдельно в защитном кожухе или внутри ТЩ (для СПУ АБТЦ).
УБП
Устройство бесперебойного питания (УБП) промышленного исполнения предназначено для электропитания нагрузок ЖАТ, не допускающих перерывов в электроснабжении. УБП обеспечивают надежное и непрерывное питание подключенной нагрузки в режиме «on-line».
БК
Батарейный кабинет - БК предназначен для размещения аккумуляторных батарей УБП с различным временем автономии. Батарея снабжает электроэнергией инвертор УБП в случае, когда напряжение электросети находиться вне допустимых пределов.
