- Совместимость с любыми типами СПУ Радиоавионика
- Сертифицирован для применения на железнодорожном транспорте РФ
- Высокая надежность и простота обслуживания
- Максимальная безопасность персонала
- Подключение к любым системам заземления
- Постоянный мониторинг параметров входной сети
- Увязка с АПК-ДК и АСКУЭ по цифровым интерфейсам
- Пожароустойчивая конструкция
- Двухступенчатая защита от импульсных перенапряжений
- Дистанционное отключение входной сети
НАЗНАЧЕНИЕ

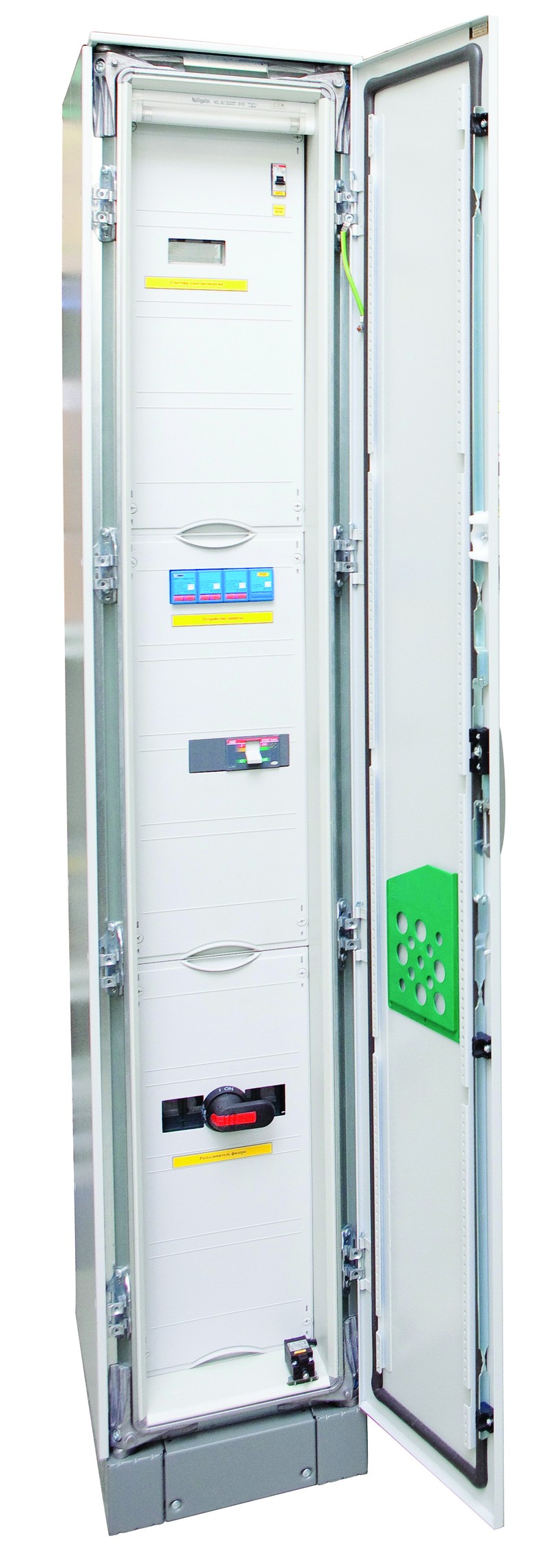

Вводные устройства фидеров ВУФ производства ОАО «Радиоавионика» разработаны для замены существующих ЩВПУ и могут использоваться как в составе совмещенной питающей установки СПУ РА, так и отдельно. При наличии на месте эксплуатации нескольких фидеров энергоснабжения ВУФы объединяются в единую конструкцию, что делает их установку компактной. При этом обеспечивается разделение силовых цепей фидеров двойными пожароустойчивыми перегородками. В качестве входного источника к ВУФ может подключаться трехфазный фидер от КТП или от ДГА. Сечение подводимого кабеля внешнего фидера может быть до 180 мм.2 ВУФ предназначено для размещения в помещениях капитальных постов ЭЦ или в транспортабельных модулях.
ОСОБЕННОСТИ
ВУФ отличается простотой в обслуживании и повышенной надежностью. Это обусловлено как минимизацией комплектующих, так и упрощением схем силовой коммутации, управления и контроля. Конструкция ВУФ обеспечивает защиту персонала от случайного прикосновения к токоведущим частям. Для надежной и безопасной коммутации входной сети используется разъединитель с визуальным контролем положения контактов.
Для защиты от атмосферных и коммутационных перенапряжений по входу ВУФ реализована двухступенчатая защита с контролем срабатывания УЗИП.
Также предусмотрена возможность контроля сопротивления изоляции трехфазной силовой цепи ВУФ, с выводом сигнала контроля в систему диагностики. Реализована возможность дистанционного отключения источника внешнего электроснабжения от подключенной к ВУФ нагрузки.
Отличительной особенностью ВУФ является наличие трехфазного многофункционального счетчика электроэнергии Альфа А1800. Этот счетчик помимо учета потребленной электроэнергии позволяет в реальном времени измерять большое количество параметров входной сети (до 42) и передавать эти данные в системы СТДМ по цифровому интерфейсу. Эти возможности позволяют обеспечить непрерывный контроль параметров входной сети и разграничить зоны ответственности дистанций ШЧ и ЭЧ.
ЩИТОК АВАРИЙНОГО ОТКЛЮЧЕНИЯ
Для реализации функции дистанционного отключения источника внешнего электроснабжения от подключенной к ВУФ нагрузки используется щиток аварийного отключения ЩАО. Щиток позволяет одновременно отключать от двух до четырех ВУФ. В щитке реализована индикация исправности ЩАО и цепей аварийного отключения к ВУФ. Кнопка аварийного отключения питания защищена от случайного нажатия и может пломбироваться. ЩАО имеет малые размеры и предназначен для настенного крепления.
