Устройства железнодорожной автоматики и телемеханики

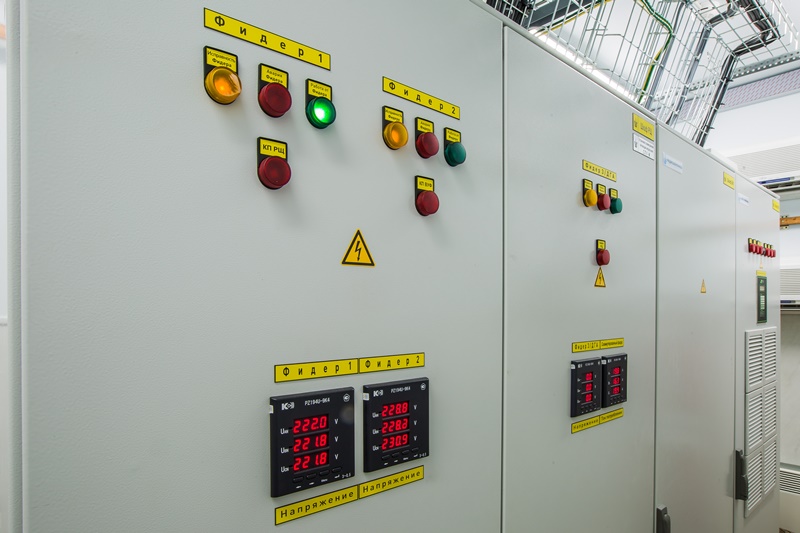

Совмещенная питающая модульная установка СПУ-М70 УСО БК

  • Предназначена для электропитания ЭЦ-ЕМ на базе УВК с УСО БК.
  • УБП на основе шины постоянного тока.
  • Мониторинг состояния СПУ-М с встроенной системой диагностики, в том числе с передачей в СТДМ.
  • Автономное электропитание устройств ЭЦ-ЕМ не менее 2 часов
  • Совместима с любой системой заземления при использовании ВУФ

НАЗНАЧЕНИЕ
СПУ-М70 предназначена для высококачественного бесперебойного электропитания микропроцессорной централизации стрелок и сигналов ЭЦ-ЕМ на базе УВК с УСО БК с числом стрелок до 70 и размещается в помещениях капитальных постов ЭЦ или в транспортабельных модулях.

ОСОБЕННОСТИ
Для обеспечения непрерывного электропитания устройств ЭЦ-ЕМ в составе СПУ-М применяется УБП производства ОАО «Радиоавионика» на основе шины постоянного тока (ШПТ). Время переключения на питание от аккумуляторных батарей при пропадании внешней сети является нулевым. В УБП все силовые модули имеют резервирование по системе n+1, а также возможность их «горячей» замены.
Для электропитания устройств связи с объектом для бесконтактного контроля и управления огнями светофоров и стрелочными электроприводами (УСО БК) в составе СПУ-М размещены источники питания блоков бесконтактной аппаратуры стрелок и сигналов, коммутационные и защитные элементы.
СПУ-М осуществляет электропитание как тональных рельсовых цепей, так и рельсовых цепей с применением шкафов ЦМ КРЦ
СПУ-М обладает полноценной системой диагностики дискретных и аналоговых элементов, а также осуществляет передачу всего комплекса диагностической информации в интегрированную систему диагностики МПЦ, а также в СТДМ
